GB9821.5-1988计时仪器用齿轮齿轮检验方法

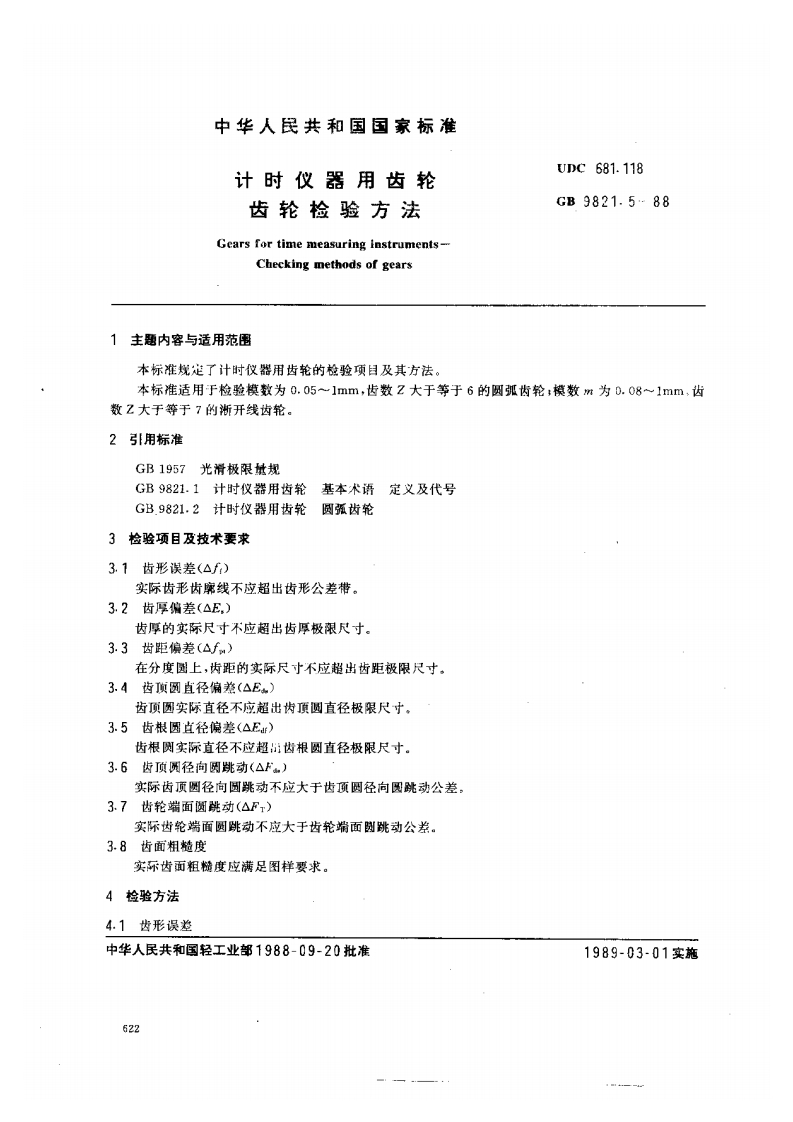

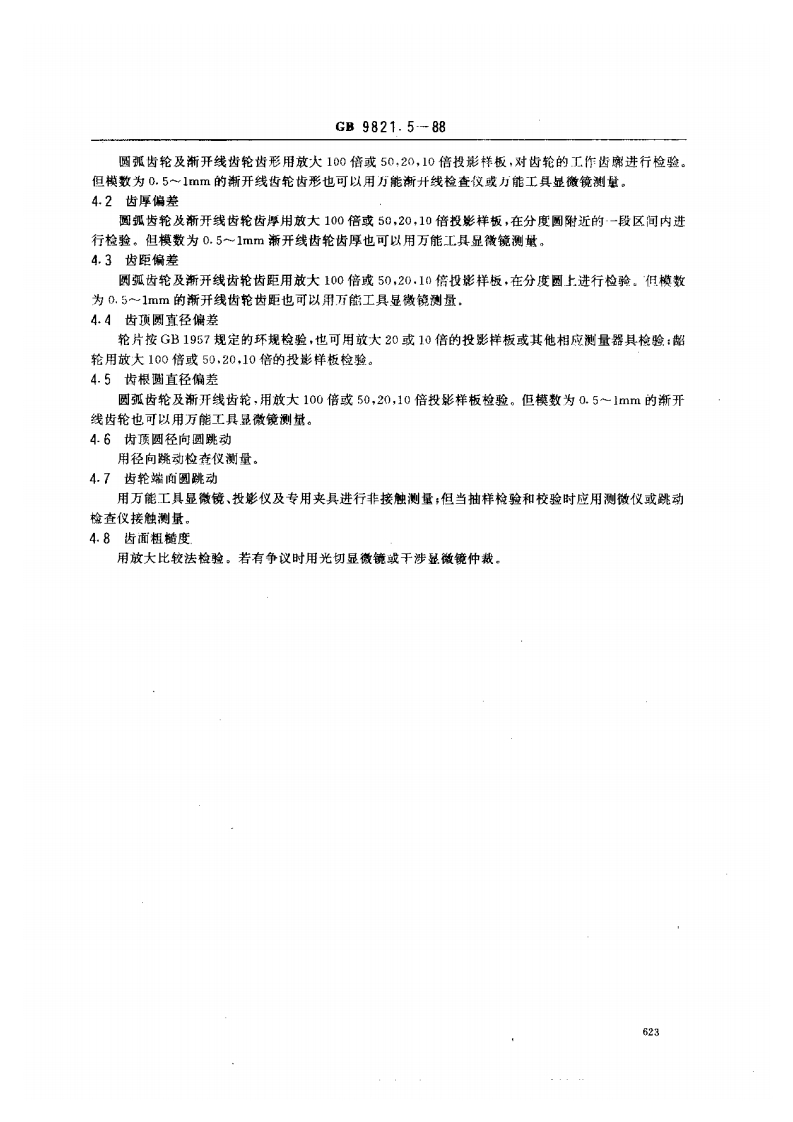

中华人民共和国国家标准UDC计时仪器用齿轮681.118齿轮检验方法GB9821.5.88Gears for time measuring instruments-Checking methods of gears1主题内容与适用范围本标推规定了计时仪器用齿轮的检验项目及其方法。本标准适用于检验模数为0.05一1mm,齿数Z大于等于6的圆弧齿轮：模数m为D.08~1mm,齿数Z大于等于7的渐开线齿轮。2引用标准GB1957光滑极限址规GB9821.1计时仪器用齿轮基本术语定义及代号GB.9821.2计时仪器用齿轮圆弧齿轮3检验项目及技术要求3.1齿形误差（△f)实际齿形齿廓线不应超出齿形公差带。3.2齿厚偏差（△E.)齿厚的实际尺寸不应超出齿厚极限尺寸。3.3齿距偏差（△fm)在分度圆上，齿距的实际尺寸不应超出齿距极限尺寸，3.4齿顶圆直径偏差（△E)齿顶圆实际直径不应超出齿顶圆直径极限尺寸。3.5齿根圆直径偏差（△E)齿根圆实际直径不应超齿根圆直径极限尺寸。3.6齿顶圆径向因跳动（△）实际齿顶圆径向圆跳动不应大于齿顶圆径向图跳动公差。3.7齿轮端面圆跳动（△Fr)实际齿轮端面圆跳动不应大于齿轮端面翻跳动公差。3.8齿面相糙度实祈齿面粗糙度应满足图样要求。4检验方法4.1齿形误迨中华人民共和国轻工业部1988-09-20批准1989-03-01实施6224一4
